水控一体机、淋浴一体机安装说明

作者:济南兴邦 发布于:2020/7/24 9:19:29 点击量: 来源:www.xingbangjieneng.com

水控一体机、淋浴一体机安装说明

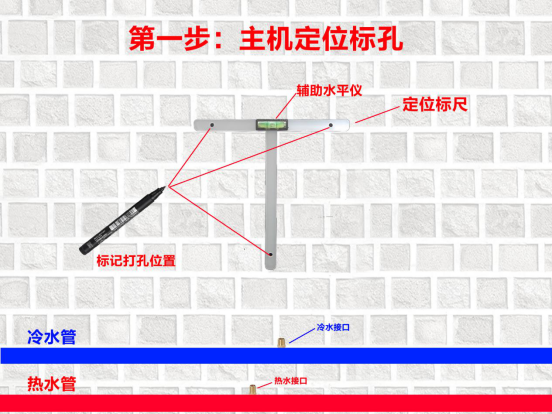

首先:标记固定孔位






确定好安装位置后,使用本产品专用标孔器在需要安装的位置标孔,标孔器上带有辅助水平仪,当水平仪内的泡泡在中间位置时说明标孔器处于水平状态,然后用记号笔在标孔器的三个孔位标注打孔记号;

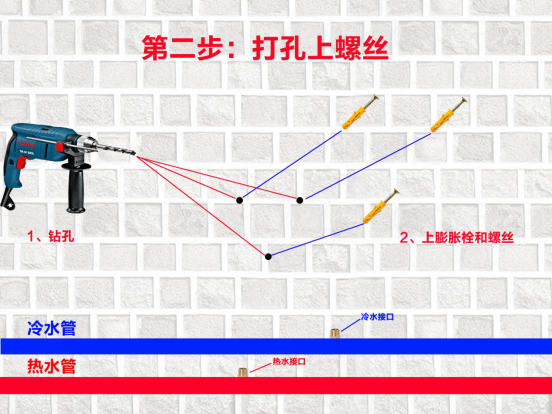

第二步:打孔并安装固定螺丝





首先用电钻在墙上标好的孔位钻孔,钻出孔后使用膨胀栓填充固定孔,然后把产品配备的304不锈钢固定螺丝拧进去,***后确保螺丝帽距离墙体约12mm(毫米)左右(如上图所示);

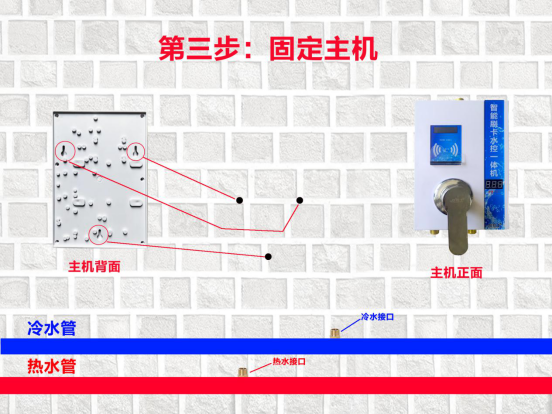

第三步:固定一体机





如图所示:一体机后面有三个固定孔,等比对照将固定孔挂于固定螺丝上,这样一体机固定就完成了;

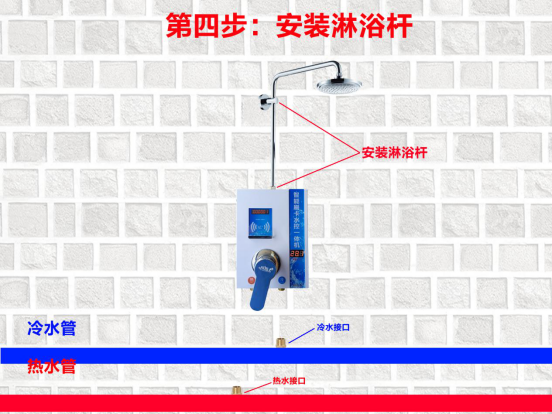

第四步:固定淋浴杆





首先将淋浴杆进水口与一体机出水口连接好,然后将淋浴杆喷头调整到合适的位置,把淋浴杆的固定座也调整到合适的位置后,用记号笔标出固定座的螺丝孔位,如下图所示:









标完孔后将淋浴杆撤去;





使用电钻转孔;



用膨胀栓填充固定孔;







将淋浴杆固定座用螺丝固定好;





***后把淋浴杆重新安装到一体机上,淋浴杆上方连接好固定座,淋浴杆安装完成;

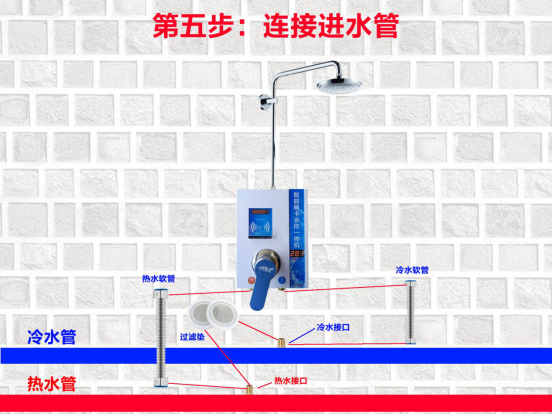

第五步:连接进水管





用防爆软管或者不锈钢波纹管,将热水和冷水管道的出水口分别于一体机的进水口连接起来,并且在管道出水口螺丝接口位置放入滤网垫片,用来过滤管道中的杂质,如果有必要时也可以加装过滤阀门;(如上图所示)

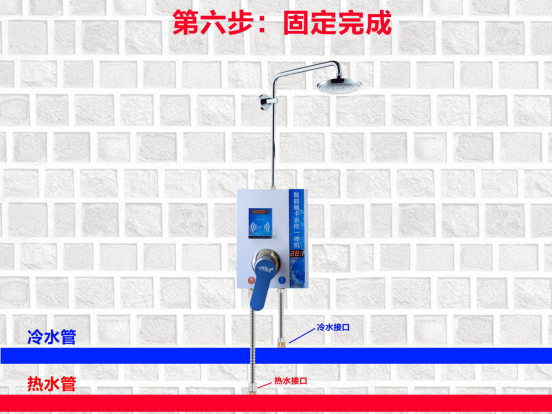

第六步:淋浴一体机布线说明





淋浴一体机固定工作完成,接下来是线路部分说明;
