新型厕所节水器安装注意事项

作者: 发布于:2021/4/13 14:58:34 点击量: 来源:www.xingbangjieneng.com


一、安装注意事项:

a、对于使用标准款和旗舰款,水质较差如井水、雨水、回用水等建议在电磁阀前端加装过滤器;

b、在接电磁阀和浮球阀之前必须将管道内杂质清理、冲洗干净,电磁阀和电控落水阀不得缺水通电;

c、探测仪要避开摇晃/移动的物体、阳光直晒、强光、变幻光、排风扇、空调机、风道、热源等

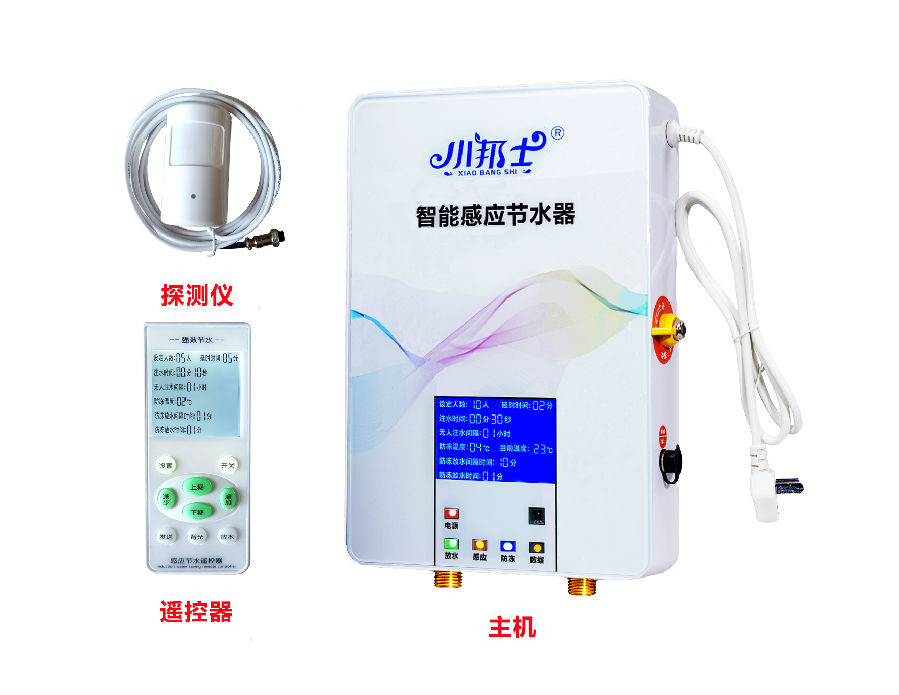

1、选取适合沟槽节水器的安装位置,将节水器配套的支架固定好,然后将主机挂于支架上并用螺丝固定好(建议主机安装高度2.3-2.6米,探测仪壁挂安装高度同主机、顶部安装高度小于2.5-3.6米)

2、标准款需要将电磁阀加装到进水管上并且徒手够不到、水淋不到的位置,专业款和旗款把供水管接到主机的进水口,出水口连接水箱进水管;(根据现场情况连接管可以用ppr热熔活接或者波纹管连接,***好是进水口前加一个手阀方便维护);

3、选取探测仪安装位置,探测仪一般装于门口/过道等公共区域上方位置,或者墙壁上,固定好后将探测仪插头插到主机上并拧紧固定螺母;

4、在厕所节水器旁边装上220V供电插座,将主机电源插头插于插座上供电,如果是标准款需要将主机下面的阀门线与电磁阀接好,接头用防水胶带处理好头用财水胶带处理好(电磁阀接线不分正负极);

5、主机通电后显示屏亮,用遥控器打开放水功能,测试一下注满一箱水所用的时间,测试亮毕后关闭放水功能;

6、将所测试的放水时间多加1分钟,然后根据用户实际放水需求,在遥控器上设置好各项参数并保存,遥控器设置好后对准测所节水器按下“发送”按键即可完设置;対其它节水器只需逐个按发送键即可,按键时主机数据灯闪亮一下代表数据传输完成;

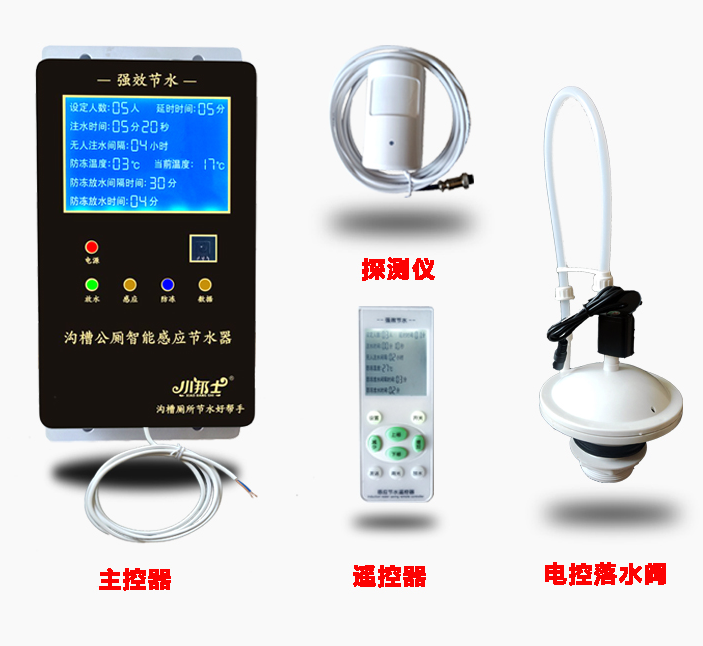

二、加强款说明

1、电控落水阀为电、自两用;默认为电控模式,停电时可改为自动模式;

2、电动状态下水箱***高水位不得高于倒U形管顶部下缘L1位置(深水箱可将倒U形管自由端引出水面),***低水位不得低于电动执行器部L2位置;

3、弯曲波纹管可调节水箱注水高度,灵活方便;浮球阀连接在水管上,无需在水箱上开孔(如已有水箱改造可沿用老式长柄浮球阀);

4、安装完毕后,准备计时,打开进水阀并开始计时。让浮球阀进水(水位低于L2是有泄露属于正常现象),当浮球阀停止注水时我们记录时间为T,如果浮球阀停水位置不合适我们再做调整,并且把水排出后重新记录时间。

5、把执行器和节水器电线接好,准备好计时,按遥控器"放水"键的同时开始计时,观察排放水位至略高于L2时所用时间,这个时间我们暂且记为S(注:确保水箱存水位不低于L2,低于L2会导致关闭滞后甚至执行器干烧损坏);

6、当水箱注水时间T和排水时间S确定好后,我们把遥控器“人数”初设99人,“注水时间”为S,“延时时间”为T+1分钟;

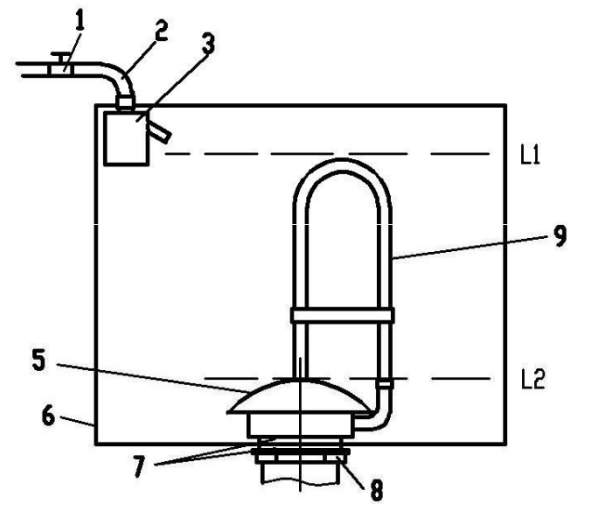

7、停电应急:把放水阀改为自动模式,按下电动执行器,将U形管的自由端插入落水胆的中心管、固定并形成密封,调整波纹管使L1水位高于倒U形管顶部(如下图),此时水箱就变为虹吸式自动冲水箱,水满自动冲水;

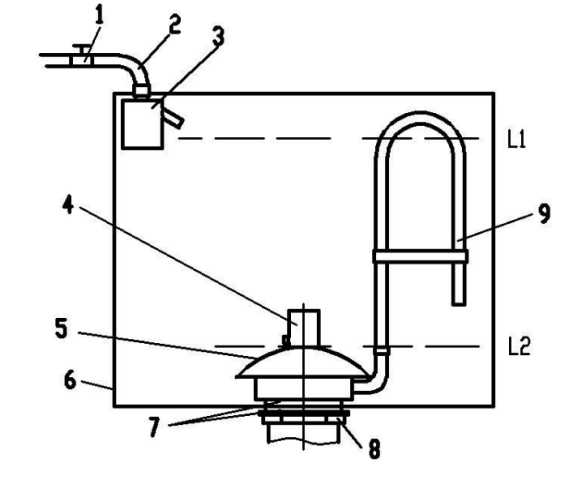

L1、浮球阀停水线        L2、水箱***低存水位

1、进水阀2、定型波纹管3、浮球阀4、电动执行器5、落水阀体6、水箱7、密封垫8、螺母          9、U型管
