沟槽厕所节水器(标准加强款)

发布时间:2021/6/7 9:56:44
信息来源:
产品介绍:

适用于控制沟槽厕所水箱排水控制

  • 性能特点与技术参数

    一、简介

    HCJ2003-1智能感应节水器通过红外探测器检测是否有人使用厕所,根据参数设定,驱动水箱落水阀工作,完成冲水过程。探测器的探测精度高,解决了传统红外探测方式误动作频繁的弊端。控制器全部采用12V直流驱动电磁阀,安装简便,安全可靠。控制器设有防冻保护功能,当检测到环境温度低于设定防冻温度时,控制器自动启用保护功能防止水管、电磁阀等设备冻坏。

    控制器运行参数通过遥控器设定调整。参数设置科学,***大限度的满足不同厕所用水的需要,既保证厕所卫生,保证优化节水方案。

    1、适用范围:

    所有具备虹吸式水箱冲洗装置或其它类似的自动冲洗装置的沟槽式公厕,如:学校、工厂、医院、商场、车站、服务区等公共厕所场景。

    2功能特点:

    1分体设计:针对需要将阀门和主机分开的安装场所,安装位置更加灵活

    2大屏显示,灵活设置:显示器采用大屏显示,让每项参数都清晰可见,所有参数都可根据不同环境来灵活设置。

    3自动感应,智能管理:微电脑全自动智能控制,让清洁变的更智能,让节水变得更高效。

    4.无人放水、自动清洁:可设置无人注水间隔时间,为了防止厕所长时间无人使用产生异味,控制器会在设定的间隔时间自动注水,从而达到清洁的目的。

    5强制放水、无需等待:当需要打扫厕所,或者应急用水,不需要等达到感应放水人数,可通过遥控器“放水”按键来开启放水模式,如果用水完毕再按一下即可关闭,主机恢复正常工作模式。

    6实时温度显示:主机显示屏上会有环境温度的实时显示;

    7智能防冻:可设置防冻温度、防冻放水间隔时间和防冻放水时间,当温度低于所设置防冻温度时,系统就会启动防冻模式,根据所设置的间隔时间以及放水时间来注水,确保管道内的水不会因长时间停滞而结冰;

    8主机设置、一键搞定:在遥控器上设置好控制参数后,只需要让遥控器对着主机按下“发送”键,即可完成主机设置;一个遥控器可对应多台控制主机;

    9双探测仪接口:主机配备了左右两个探测仪插口,无论插哪个都可以正常工作,两个同时接可实现独立感应统计,让探测区域变得更加灵活广阔,尤其适合双通道或两个厕所共用一个水箱的场景模式。

    10.高可靠性:微电脑控制技术,无需电池,程序不丢失,设计使用寿命五年以上。

    11.使用安全:整机无裸露接线点,工作电压为DC12V安全电压,安装在2.4米以上高度,避免人员接触,同时也可免遭到人为破坏。

    12探测仪拔插式感应探测仪接口,接口均采用优质航空插头,探测仪线标配长达3米。

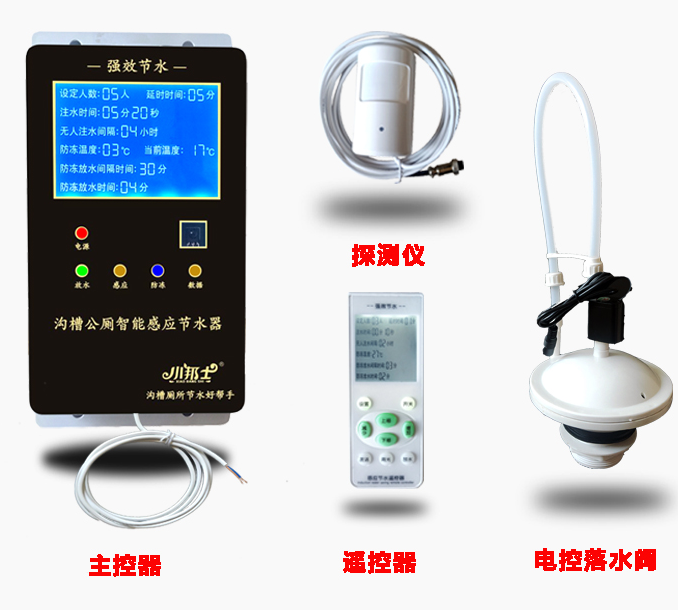

    二、控制器各部件名称及介绍:

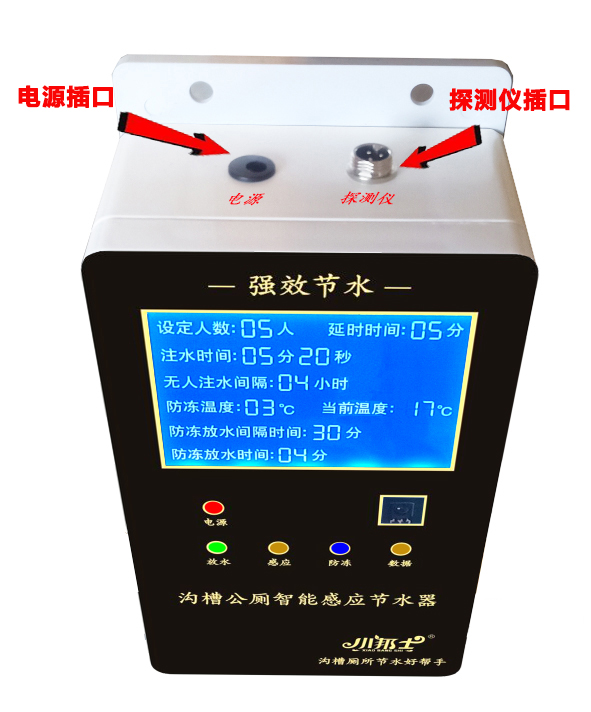

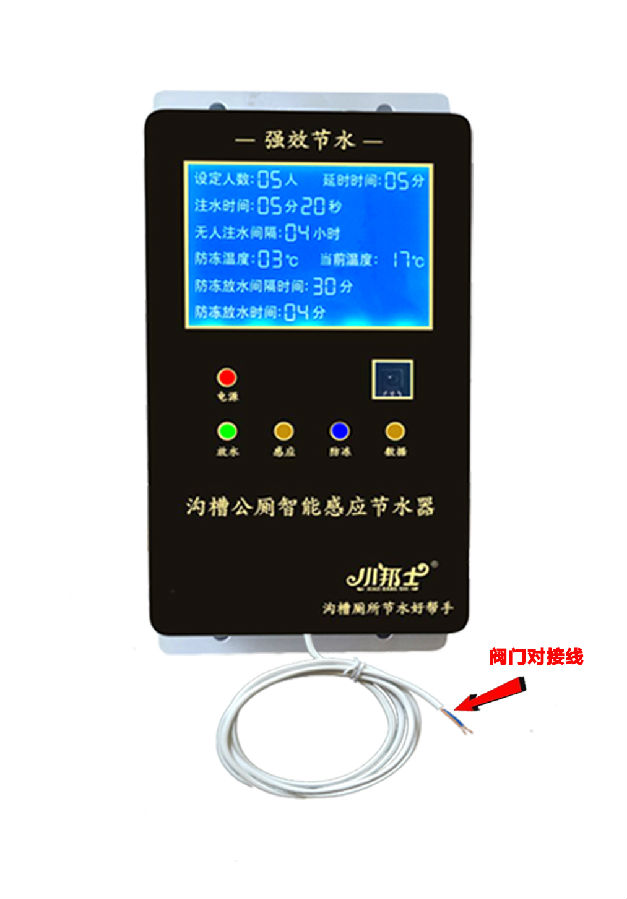

    1、控制器正面图:







    电源指示灯(红灯),通电开启电源开关后一直亮。

    水指示灯(绿灯),与电磁阀同步运行,注水灯亮时电磁阀开始启动。

    感应指示灯(橙灯)感应器感应到人后亮灯

    防冻指示灯(蓝灯),防冻系统开始执行时亮灯。

    数据指示灯(黄灯),当使用遥控器设置主机上传数据时亮灯。



    3、红外探测器:



    (标配线长3

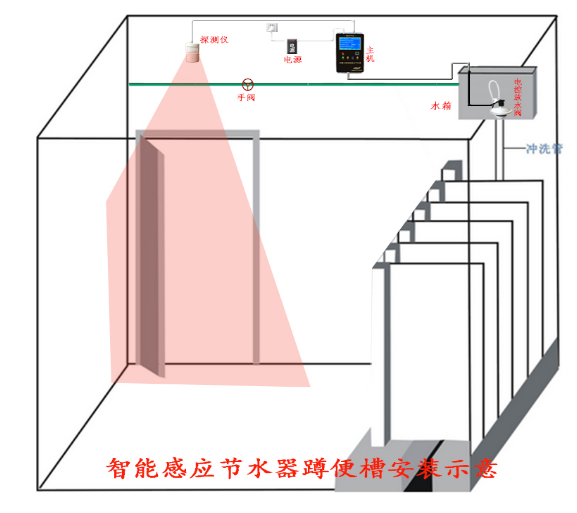

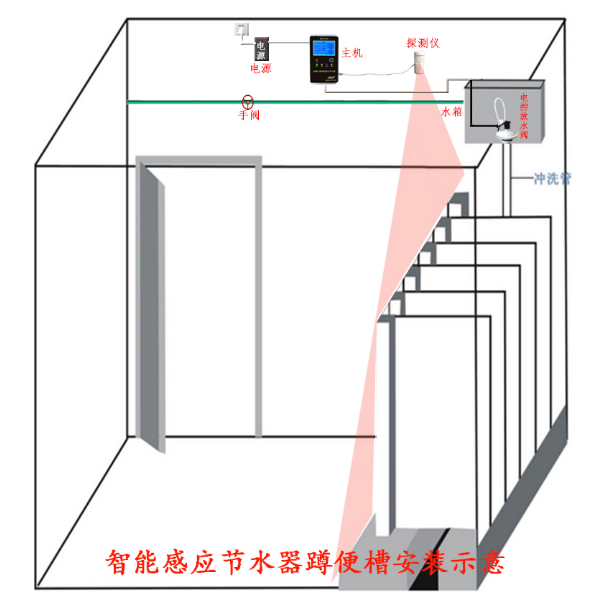

    本控制器采用幕帘式红外探测方式,大、小便探测器通用。横向探测角度宽,纵向探测角度窄,安装在厕所便槽相对应的天花板上,探测窗口对准沟槽或者对准门口等公共区域,可以***探测用厕的人员,避免误动作。

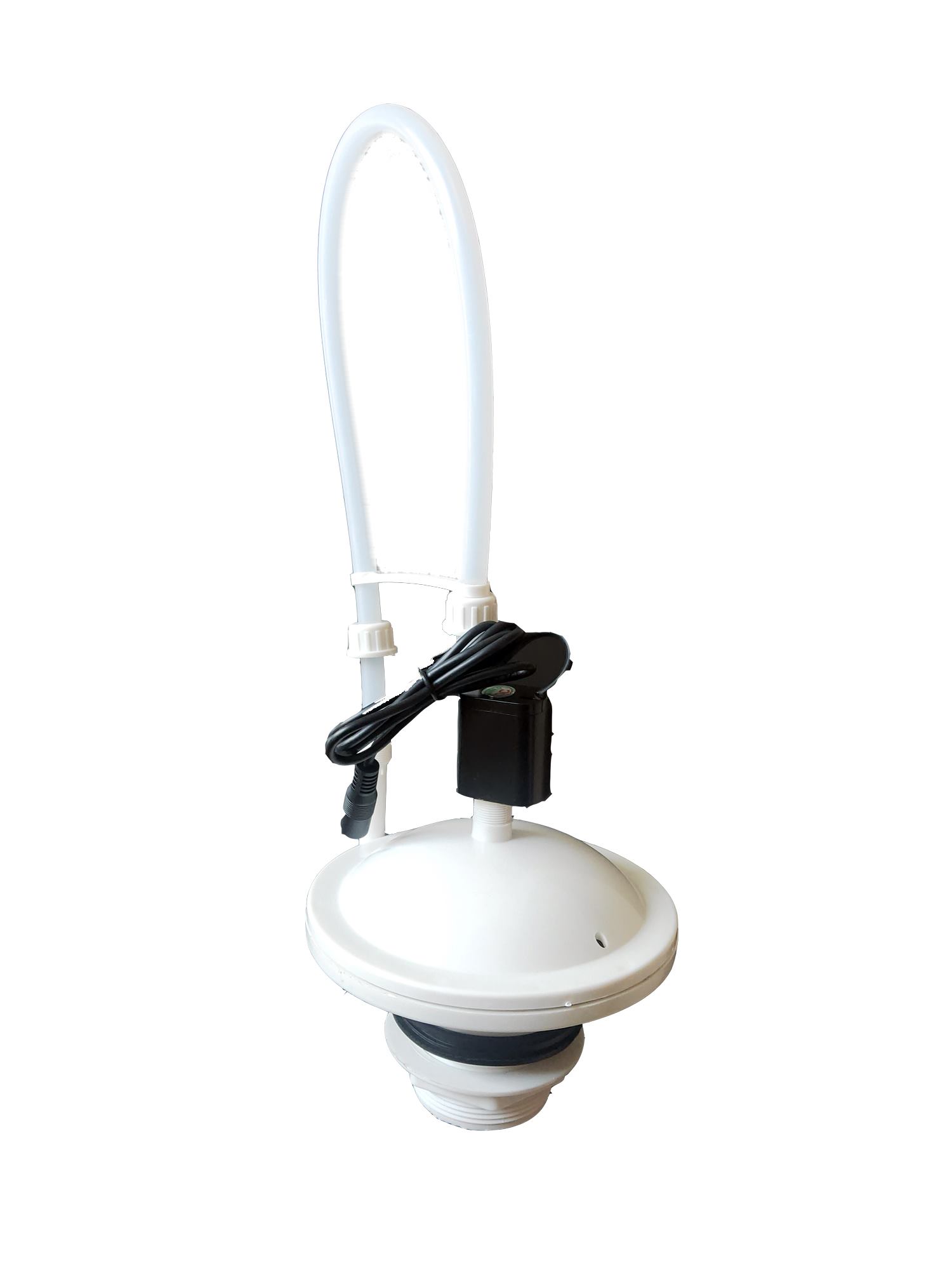

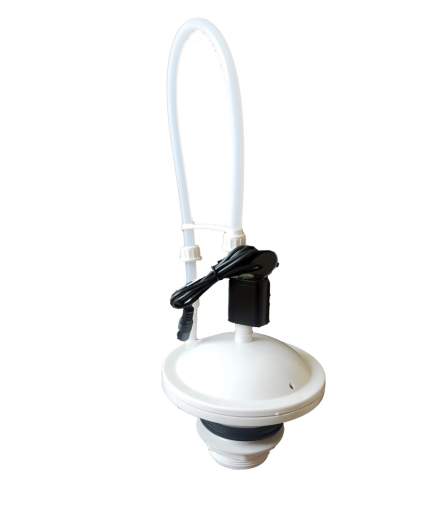

    4、电动放水阀(电自双用)



    (电控放水阀)

    冲水管规格:50mm/2寸,螺丝外径58mm、适合50L和70L水箱(水箱安装孔大于等于58mm都可安装)。



    电自两用落水阀:有电电动、停电可改自动(虹吸)

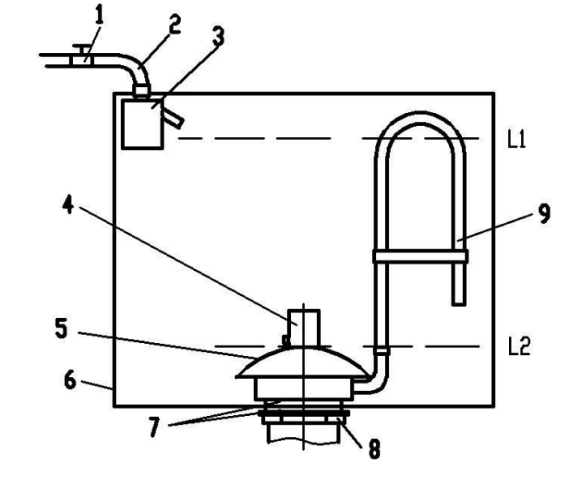

    a、默认模式为电动(感应控制、开关控制、感应控制+开关控制)





    1、进水2、波纹管,3、浮球阀,4、电动执行器,5、落水胆体,6、水箱,7、上下密封垫,8、螺母,9、倒U形管

    注:电动状态下水箱***高水位不得高于倒U形管顶部下缘L1位置(深水箱可将倒U形管自由端引出水面),***低水位不得低电动执行器底部L2位置

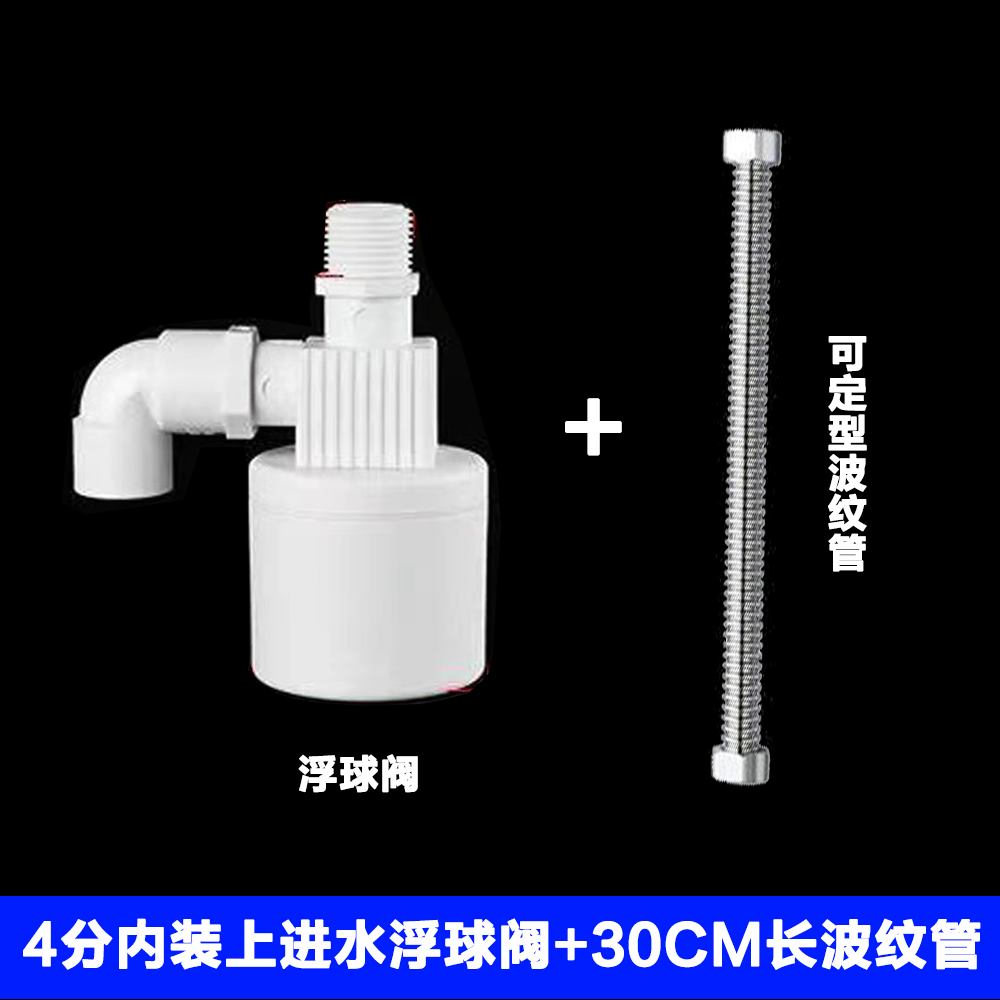

    弯曲波纹管可调节水箱注水高度,灵活方便;浮球阀连接在水管上,无需在水箱上开孔(如已有水箱改造可沿用老式长柄浮球阀)

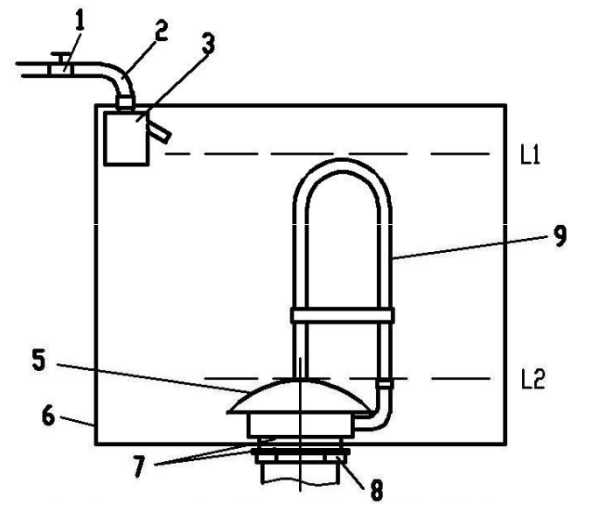

    b、停电时可轻松换成自动(传统虹吸式)。





    1、进水2、波纹管,3、浮球阀,4、电动执行器,5、落水胆体,6、水箱,7、上下密封垫,8、螺母,9、倒U形管

    注:自动状态下水箱***高水位须超过倒U形管顶部上缘L1位置;

    弯曲波纹管可调节水箱注水高度,灵活方便;浮球阀连接在水管上,无需在水箱上开孔(如已有水箱改造可沿用老式长柄浮球阀)



    特点:

    a、正常供电时电动冲水,冲洗效果明显提升;

    b、停电时可切换成自动冲水、确保环境卫生;


    三、调试设置

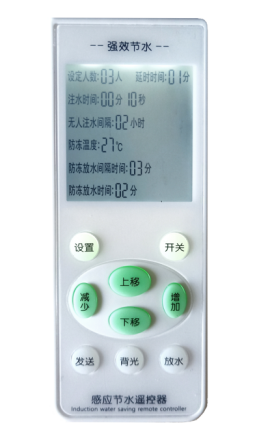

    遥控器

    遥控器采用大屏整板背光,光线弱的环境亦能清晰可见;双发射管数据上传更稳定。



    按键索引:

    遥控器上面按键有:设置、开关、上移、下移、增加、减少、发送、背光、放水;

    显示内容:

       1、“人数”的设定:

         “人数”的初次设置为***大值为99人;

    2、“延时时间”的设定

    设定延时时间:1-99分钟可依据注满水箱所用时间为M,则可以设定延时时间为M+1分钟作为初始值;

    3、“注水时间”的设定

    安装好后初始值设置为10秒,用遥控器强制放水功能,然后测量水箱放水至不低于***低水位线(L2)要求时所需时间,***后把所测得的时间设置为注水时间

    4、无人注水间隔时间设定

       设定“无人注水间隔”时间范围1-99小时,像学校放假或者厕所长时间无人使用,为了进一步达到清洁效果,当达到设定的无人注水间隔时间后,系统会自动执行一次注水流程;例如设定时间为12小时,那么当探测仪在12小时内感应不到人,就会开启放水功能。

    5、“防冻温度”设定:

    设定“防冻温度”范围0-99摄氏度,当环境温度值达到设定温度值时,防冻功能就会开启。

    6、“防冻放水间隔时间”设定:

       设定“防冻放水间隔时间”范围1-99分钟,例如设定为10分钟,那么当防冻功能开启后,每隔10分钟就会放一次水(此处放水为防冻放水时间)

    7、“防冻放水时间”设定:

       设定“防冻放水时间”范围1-99分钟,防冻放水时间不同于正常的放水时间,为了保持管道内的水保持流动状态,我们可以设定较短的放水时间,这样既可达到防冻目的又可起到节水效果。

    注:防冻功能视具体情况而定,一般设定防冻温度为1摄氏度,每隔10分钟放1分钟的水,也可以通过调整间隔时间来提高或降低放水频率;也可以根据暴露在环境中管道的长度来调整放水时间的长短;

    按键功能:

    “开关”按键是打开和关闭遥控器,如果打开遥控器后没有关闭,那么遥控器会在1分钟后自动关闭。

    “设置”按键是用来设置和保存参数的。

    “发送”按键是用来将遥控器上的信息发送给主机的。

    “背光”按键是用来控制主机显示屏背光的开关,如果不需要主机显示屏背光常亮,可通过此按键来关闭或打开;背光关闭不影响主机正常工作。

    “放水”按键即强制放水按键,如果需要打扫厕所,或者应急用水,那么可以通过此按键来控制主机打开放水功能,如果用水完毕再对着主机按下此按键即可关闭放水,同时主机恢复正常工作模式。



    设置方法:

    打开遥控器,按下“设置”按键,显示屏上只有“设定人数”的单位“人”显示,其它参数的单位都不显示,这时可以通过“增加”或“减少”按键来调整人数的多少;如果需要设置延时时间,那么可以按下“下移”按键,这时“延时时间”的单位就会显示出来,再通过“增加”或“减少”按键来调整时间的长短;以此类推来设置其它参数值;当设置完成后,再按下“设置”按键来保存设置的参数信息;保存完成后,让遥控器正对着主机,按“发送”按键,这样主机的参数信息就会更新过来。

    通电开机:

    主机通电后,电源指示灯,系统进入一分钟自检的过程,自检过程中温度是非正常显示的,自检结束后温度恢复正常显示



    四、技术参数:



    控制器输入电压

    DC12V

    工作电压

    DC12V

    工作水压

    0.02-0.8MP

    冲水管规格

    50mm2寸)螺丝外径58mm

    工作温度

    -10-+50

    外观尺寸

    250*70*340mm

    安装方式

    主机:壁挂;    探测仪:壁挂或吸顶

    探测器探测区域

    高:2-3米  纵向:0.25--1.5米  横向:2--6米左右

    五、注意事项:

    1、 探测器应免安装在户外、有宠物的地方、太阳直射处、转动的物体下面,避免由物体遮挡,探测器的横向探测角度应避免探测到进出厕所其他人的活动区域,必要时可以通过调整探头方向调节。

    2、 不可触摸探测器探测窗口表面,如需清洗探测器镜面,请断开电源后用软布沾少许酒精轻轻擦拭。

    3、 安装表面应坚固、且不振动。
