淋浴一体水控机安装注意事项

浴室淋浴刷卡水控机布线注意事项：

1、淋浴刷卡水控机供电电源部分要安装在浴室外面，尤其是位于通风、干燥的地方；

2、电源要置于电源箱内，在电源前端加装漏电保护器或者空开，每一台电源都能独立开关以方便日后维护；

3、每个电源要严格按照电源的负荷或者厂家要求来配备终端数量，且每台电源距离线路末端不超出50米；

4、水控机所需线材：电源线采用国标2.5平方以上无氧铜材质；通讯线采用国标0.75以上双芯屏蔽线；

5、下面给出了两种机型的布线示意图，请按照实际购买设备型号对应相应的接线图；

脱机型一体水控机布线示意图

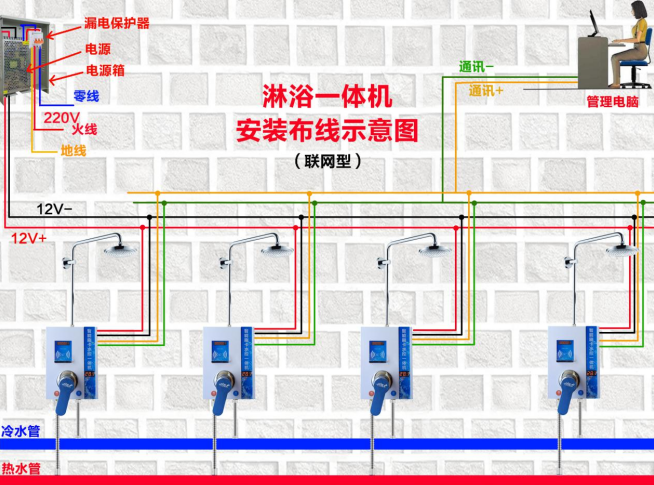

联网型一体水控机布线示意图
